ねじ切り工具 (threading tool)

タップ

タップはめねじの加工に使用する工具です。穴の奥へ回転とねじのリードに合った送りによって前進することにより、穴の内側にめねじの加工を行います。タップの種類は溝の形状で分類されています。主な工具材質は高速度工具鋼と超硬合金があります。

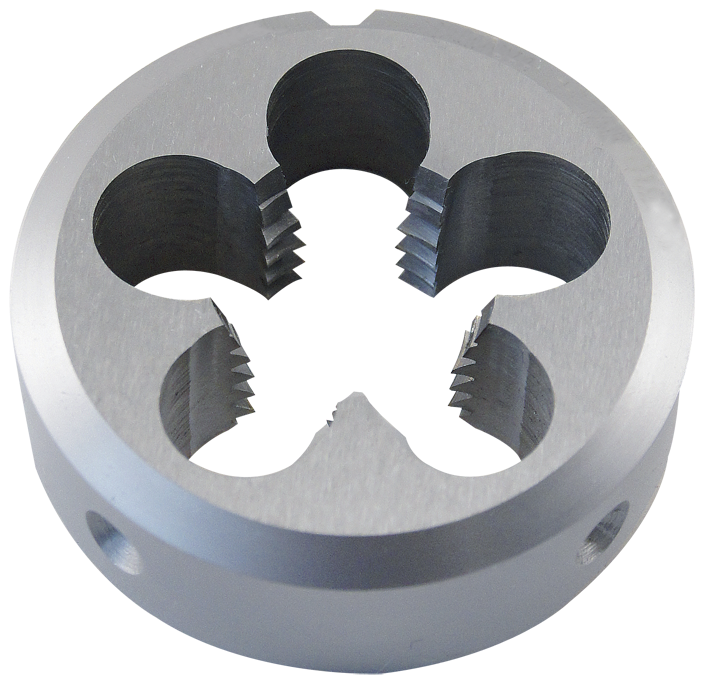

ねじ切りダイス (threading dies)

ねじ切りダイスはおねじの加工に使用する工具です。円形状が一般的で、切りくずを排出する切りくず穴を持っためねじ形の工具です。工具を回転させるかワークを回転させ加工します。主な工具材質は高速度工具鋼と合金工具鋼があります。

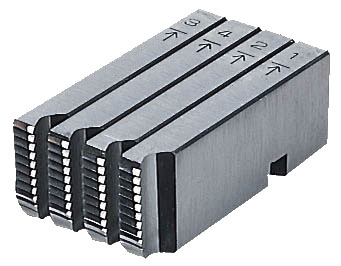

チェーザ (chaser)

チェーザはおねじの加工に使用する工具です。ダイヘッドに４つのチェーザをセットしワークを回転させ加工します。チェーザには、用途によりコベントリ形、ランジス形、オスタ形があります。主な工具材質は合金工具鋼と高速度工具鋼があります。

ねじ切りフライス (thread milling cutter)

ねじ切りフライスはマシニングセンタの３軸同時制御機能によるヘリカル送りを利用してねじを加工する工具です。1本でピッチが同じであれば径の異なるねじや右ねじ、左ねじのどちらのねじも加工できます。主な工具材質は高速度工具鋼と超硬合金があります。

ねじ転造ダイス (thread rolled dies)

ねじ転造ダイスはおねじの加工に使用する工具です。転造盤に取り付け、回転又は往復運動をさせることでおねじを転造する工具です。ねじ転造ダイスには丸ダイス、平ダイス、セグメントダイスのように形状で分類されています。主な工具材質は合金工具鋼と高速度工具鋼があります。
